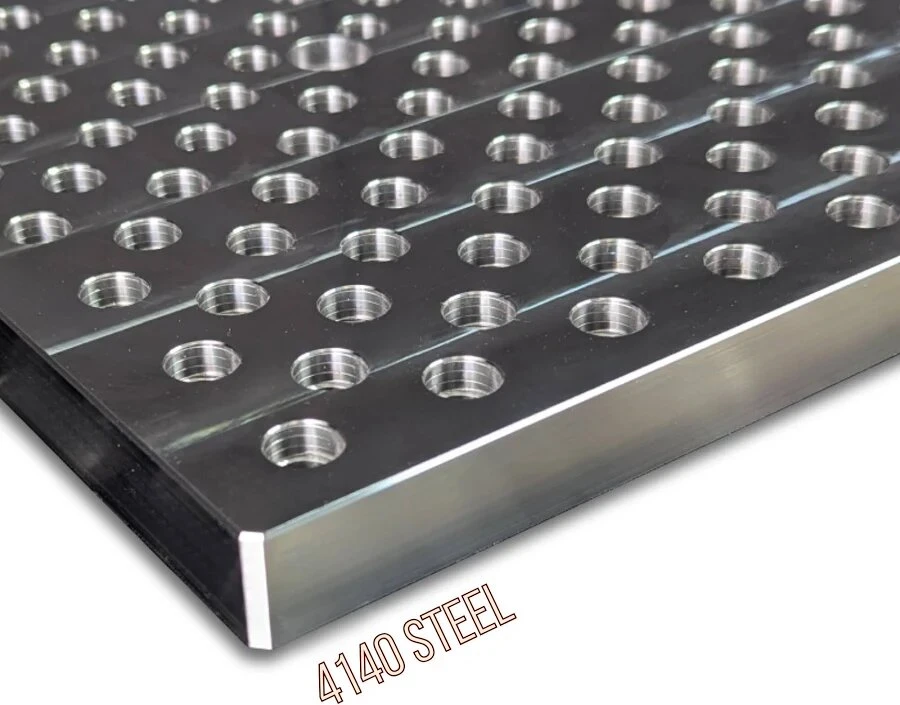

CNC apdirbtos plokštės
Pagrindiniai privalumai
Patalpa integruotoms montavimo funkcijoms
2–150 mm storio plokštės apima plonus tvirtinimo elementus ir pagrindines dalis. Pagrindui, kuriame yra įdubimų arba tvirtinimo elementų skirtinguose lygiuose, storesnė dalis suteikia medžiagas šioms ypatybėms, nestatant viso pamato iš sukrautų tarpinių plokščių.
Skaidrūs viršutiniai montavimo paviršiai
Po apdirbimo plokštuma nurodytas tvirtinimo detalių galvutes įleidžia įdubos. Ant įrankių pagrindo, kuriame virš jungties yra kita plokštė arba tvirtinimo detalė, numatytą tvirtinimo vietą nuo išsikišančių galvučių paliekama ir išsaugomas suplanuotas surinkimo apvalkalas.
Dėvėjimui{0}}atsparūs aliuminio paviršiai
Aliuminio plokštėms galimas kietas anodavimas. Ant atvirų paviršių, kurie yra pakartotinai trinami arba tvarkomi, oksido sluoksnis suteikia tvirtesnį dėvėjimosi paviršių nei plikas aliuminis, apsaugodamas pagrindą dažnai liečiamose vietose aplink montavimo mazgą.
Tinkinimo galimybės
Plokštės gaminamos iš išleisto brėžinio arba fizinio pavyzdžio. Atliekant ruošinį ir paviršių apdirbant nustatomos bazinės nuorodos, o po to atliekamos reikiamos skylės{1}}darymo ir briaunos operacijos; brėžinys-nurodytas šlifavimas įtraukiamas į proceso maršrutą, kur reikia.
Pritaikomi elementai
- Medžiaga: 6061 arba 7075 aliuminis, 45# anglies plienas arba 304 nerūdijantis plienas
- Bendras ilgis, plotis ir išorinis kontūras
- Laipteliai, įdubimai ir vietiniai reljefai
- Montavimo{0}}skylių raštai ir vardiniai skersmenys
- Nusklembimo dydis ir krašto profilis
- Alternatyvi apdaila: -apdirbta mechaniniu būdu, apdorota smėliasrove arba cinkuota-
- Nubrėžtų{0}} matmenų ir geometrinių nuokrypių braižymas
Specifikacijos parametrai
|
Parametras elementas |
Standartinių specifikacijų diapazonas |
|
Taikomos medžiagos |
6061/7075 aliuminis, 45# anglies plienas, 304 nerūdijantis plienas |
|
Plokštumo tolerancija |
Mažesnis arba lygus ±0,02 mm |
|
Apdirbimo storis |
2–150 mm |
|
Pasirenkamas paviršiaus apdorojimas |
Natūrali apdaila, kietas anodavimas, smėliavimas, cinkavimas |
|
Integruotos apdirbimo procedūros |
Paviršiaus frezavimas, gręžimas, nuožulnumas ir gręžimas atliekamas vienu metu |
Kokybės kontrolė
- Atvežamos atsargos tikrinamos dėl kokybės, matmenų, kietumo ir paviršiaus būklės. Patikrinimo plane nurodomas atskaitos paviršius ir apdirbtos savybės, pagal kurias nustatoma plokštės padėtis matavimo metu.
- Pirmieji-straipsniai ir atliekami{1}}patikrinimai apima montavimo plokštumą ir ryšius tarp tvirtinimo elementų. CMM rezultatai vertinami pagal brėžinio atskaitos tašką, o paviršiaus patikrinimas nustato apdirbimo žymes arba iškilusias briaunas numatytose sėdimose vietose.
- Galutinė apžiūra atliekama pagal baigtą apdirbimo ir apdailos maršrutą. Prieš pakuojant kiekvienoje plokštėje tikrinami pagrindiniai matmenys, dangos būklė, jei taikoma, ir sugadinimas, o matavimo įrašas susietas su brėžinio peržiūra ir gamybos partija.
DUK
Kl .: Ar prieš gaminant gali būti pateiktas plokštelės pavyzdys?
A: Taip. Individualių pavyzdžių kūrimas trunka 10 dienų.
Kl .: Kaip apdirbtos plokštės supakuojamos eksportui?
A: Pakuotė atitinka kliento nurodytus reikalavimus.
Kl.: kokia tvirtinimo sąlyga turi būti taikoma laikantis plokštės formos{0}}tolerancijos reikalavimo?
A: Nurodykite laisvą{0}}būseną arba ribotą priėmimą ir apibrėžkite atramos arba suspaudimo sąlygas.
Kl .: Kaip turėtų būti matuojamas įgilintos plokštės ertmė, kad būtų pritaikytas įdėklas?
A: Nurodykite įdėklo voką, kampo tarpą ir surinkimo tarpą, o ne tik įdėklo kontūrą.
